NCシミュレーションのスタンダード「ベリカット（VERICUT）」
加工前のNCシミュレーションで干渉・過切削・残材を事前に検出。大手製造業が「最終チェックはベリカット」と社内ルール化する、品質保証・トラブル未然防止の定番ツールです。
現行のCAMソフト・加工フローはそのままに導入でき、補助金を活用した事例も多数。アルビテクノロジーでは機械販売から加工コンサルまで一気通貫でサポートします。
ベリカット（VERICUT）とは

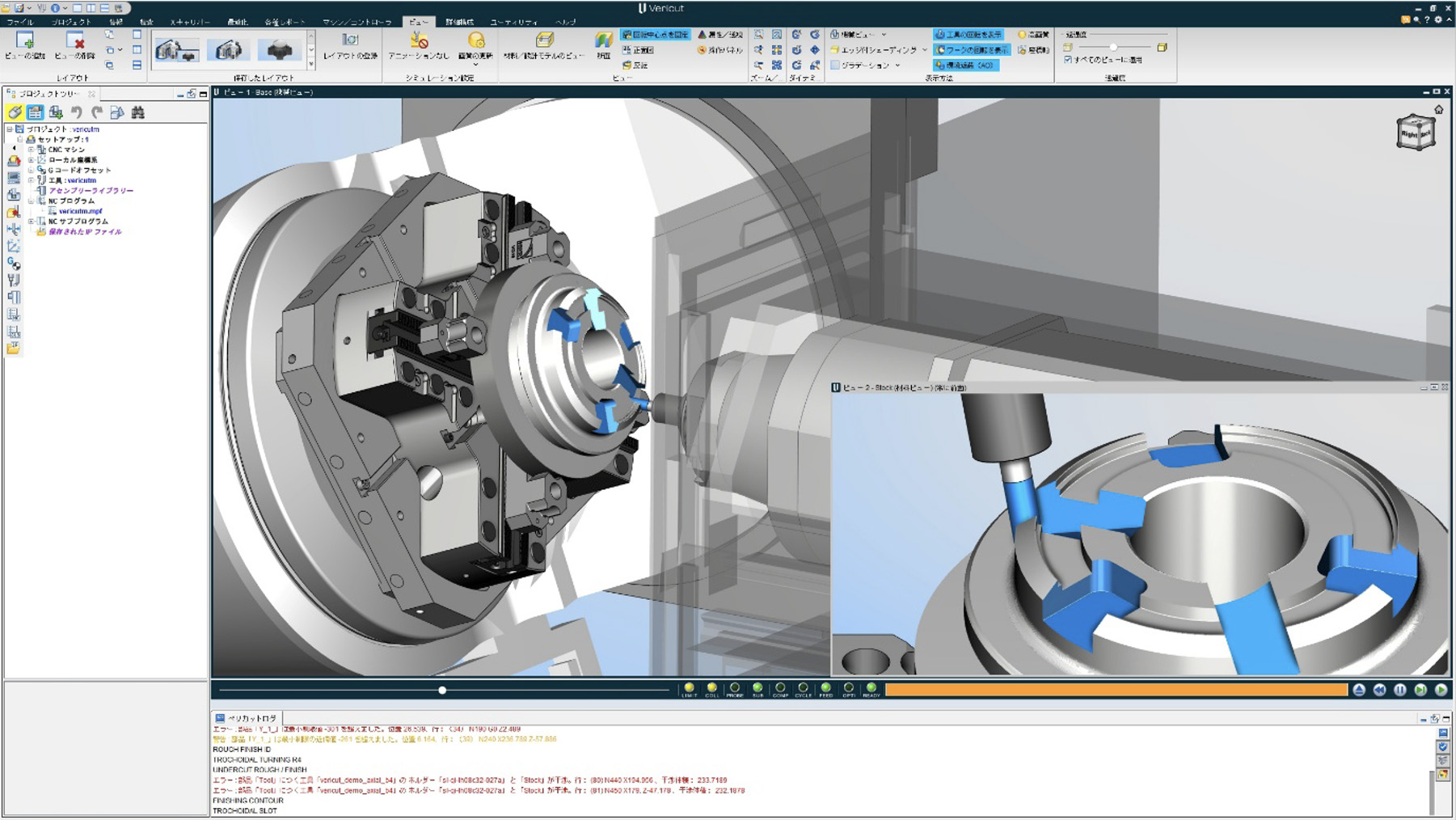

ベリカット（VERICUT）は、米CGTech社が開発したNCシミュレーションソフトウェアです。実際に工作機械を動かす前に、NC（数値制御）プログラムをコンピューター上で仮想加工し、工具・ワーク・治具・機械本体の干渉、過切削、加工残しなどを自動で検出します。
NCシミュレーションの分野では事実上のグローバルスタンダードとして認知されており、航空・宇宙、自動車、金型、精密機械など幅広い業界の製造ラインに導入されています。国内外を問わず大手製造業の現場では「最終チェックはベリカット」を社内ルール化しているケースも多く、品質保証ツールとしての信頼性は抜群です。
| 開発元 米 CGTech社 |
カテゴリ NCシミュレーション |
対応加工 二次元〜五軸・複合加工 |
大手製造業が「最終チェックはベリカット」と定める理由
① 加工不良・機械衝突を未然に防ぐ
ベリカットの最大の価値は「加工前に問題を潰す」ことにあります。プログラムミス・段取りミス・工具長設定ミスなどに起因する衝突や加工不良は、実際に機械を動かしてしまうと高額な工具折損・ワーク廃棄・最悪は機械本体のダメージに直結します。NCシミュレーションで事前検証することで、こうしたリスクをゼロに近づけられます。
② 品質保証プロセスへの組み込み
単なる「確認ツール」ではなく、品質保証プロセスの一部として機能するのがベリカットの強みです。検証レポートを出力できるため、社内・社外への品質証明書類としても活用されています。「加工したけれどシミュレーションは未実施」という状態を排除する仕組みとして、大手メーカーの社内規定に組み込まれる事例が増えています。
③ 複数CAMの結果を横断検証
複数の工程・複数のCAMソフトで生成されたNCプログラムを一つのプラットフォームで横断的に検証できるのも、ベリカットが唯一に近い強みです。社内に複数のCAM環境がある中大規模製造業において、標準検証ツールとして機能します。
VERICUTの主な機能

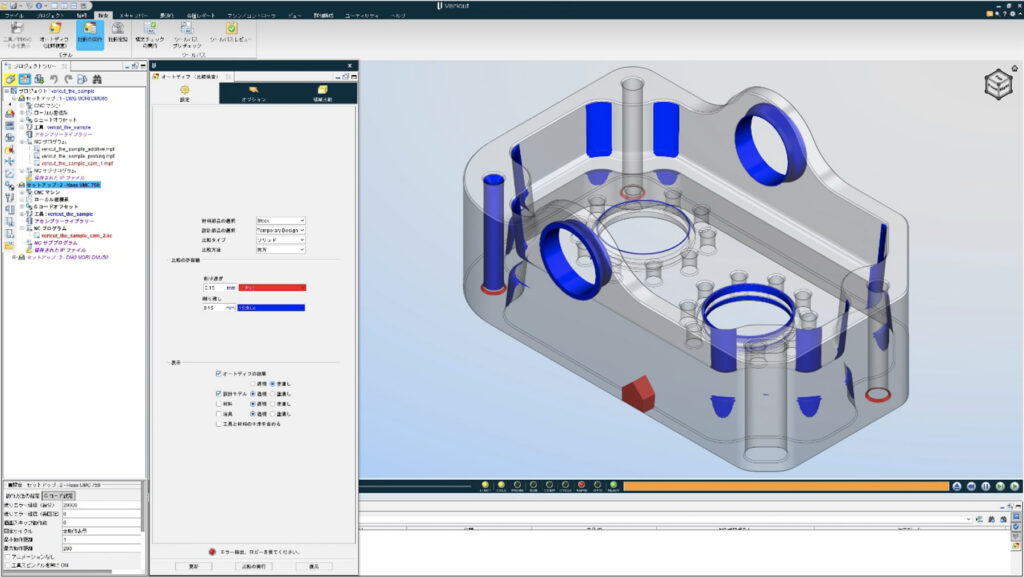

削り残り/削り過ぎの検査「オートディフ」
- オートディフはVericutの特徴的な機能の一つです。CADで設計した3Dモデルと、CAMで作成されたNCプログラムのシミュレーション結果を比較し、切削による誤差を自動的に検査します。一般的なソリッドモデルやサーフェイスモデルを使用し、PC上で削り残りや削り過ぎの正確な検査を行うことが出来ます。加工前に問題を特定することで、作業の効率化と大幅なコスト削減を実現します
- 工具・ホルダーとワーク・治具・機械との衝突（クラッシュ）
- プログラムによる過切削（削りすぎ）
- 加工残し（削り不足）
- 早送り中の干渉・素材への接触

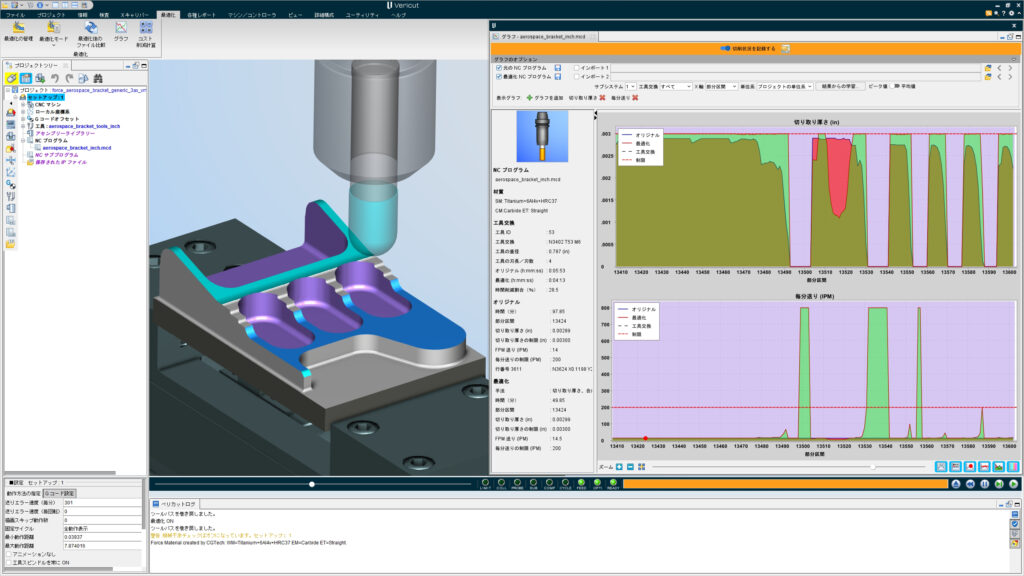

送り速度の最適化「Force」
Vericut ForceはNCプログラムの切削条件を分析および最適化する、物理ベースのNCプログラム最適化機能です。CAMで作成されたNCプログラムをVericut Forceを使用することで、材料、切削工具、および機械加工条件に基づき、送り速度を最適化します。切りくず厚さを最大化し、一定に保ち、切削条件を切削工具の性能パラメータに一致させ、同時に過度の負荷、送り速度、スピンドル動力要件から切削を保護します。加工時間を大幅に節約でき、切削工具と機械の寿命が向上します。
複数CAMの横断検証
Mastercam、hyperMILL、CATIA、NX、EdgeCAM など主要CAMソフトのポストプロセッサ出力に対応。社内に複数のCAM環境が混在していても、ベリカット1本で横断的に検証できます。CAMを変更せずにVERICUTだけを追加導入するアプローチが現実的です。
切削条件最適化オプション（VERICUT Force）
VERICUTの上位オプション「Force」は、シミュレーションを超えて切削条件の最適化まで踏み込む機能です。主軸負荷・切削力のシミュレーションをもとに、送り速度・切込み量などを自動最適化し、加工時間の短縮と工具寿命の延長を同時に実現します。
価格は高めのオプションですが、工具費・加工時間の削減効果が明確に出るため、航空部品・難削材加工など工具コストが高い現場では導入即効果が出るケースが多いです。
現行CAM・加工フローを変えずに導入できる
「VERICUTを導入したいが、今のCAMとの相性が心配」「現場の加工フローを大きく変えたくない」という声をよくいただきます。ベリカットはCAMソフトの後工程に入る検証ツールであるため、既存のCAM・ポストプロセッサ・加工手順には一切手を加えません。
| 導入前の加工フロー | 設計 → CAM → NCプログラム出力 → 機械加工 |
| VERICUT導入後 | 設計 → CAM → NCプログラム出力 → ★VERICUTで検証 → 機械加工 |
対応CAM・主要ポストプロセッサ
Mastercam / hyperMILL / CATIA / NX (Siemens) / EdgeCAM / PowerMILL / WorkNC など主要CAMに対応するポストプロセッサを提供しています。現在お使いのCAMについてはお気軽にご相談ください。
- CATIA
- NX
- PTC Creo
- Mastercam
- GibbsCAM
- Surfcam
- edgecam
- ESPRIT
- hyperMILL
- CAM-TOOL
- Space-E
- FFCAM
- PowerMILL
- FeatureCAM
- InventorCAM
- TopSolid
- SolidCAM
- Worknc
- CAMWorks
- Cimatron E
- NCG CAM
動作環境
| 最小構成 | 推奨構成 | |
|---|---|---|
| OS | Windows 10 64bit Professional | Windows 10 64bit Professional |
| プロセッサ | AMD Ryzen Threadripper, Intel i7 または Xeon | AMD Ryzen Threadripper |
| メモリ | 16GB | 32GB またはそれ以上 |
| グラフィックス | GPUメモリを2GB以上搭載した AMD Radeon RX または NVIDIA GeForce | GPUメモリを4GB以上搭載した AMD Radeon PRO またはそれ以上 |
| モニター | 1920 × 1080（またはそれ以上）の解像度 | 1920 × 1080（またはそれ以上）の解像度、デュアルモニター |
| ストレージ | 50GB以上の空き容量があるSSD | NVMeドライブ |
| ポインティングデバイス | マウスホイール付3ボタンマウス | マウスホイール付3ボタンマウス、3Dconnexion Space Mouse |
アルビテクノロジーの導入前支援：既存プログラム無料検証
アルビテクノロジーでは、「まず実際に試してから検討したい」というお客様向けに、現在お使いのNCプログラムをお預かりしてベリカットで検証するサービスを無料で提供しています。干渉箇所の有無・最適化提案などをレポートとしてご提示した上で、導入効果を実感していただいてから判断いただけます。
他の代理店にはない、アルビテクノロジー独自のアプローチです。機械販売・加工コンサルまで一気通貫で対応できる技術力があるからこそ実現できるサービスです。
補助金を活用したVERICUT導入
VERICUTは、各種補助金・支援制度の対象となるケースがあります。導入コストを抑えながら品質管理体制を強化したい企業様には、補助金の活用を前提とした導入支援も承っています。
| 補助金・制度名 | 概要 | 備考 |
| IT導入補助金 | 中小企業のITツール導入費用を最大半額補助 | 毎年公募 |
| ものづくり補助金 | 設備・ソフトウェア導入を含む革新的サービス開発支援 | 要件確認要 |
| 各都道府県の助成金 | 地域によりソフトウェア購入費の補助制度あり | 地域毎に異なる |
※ 補助金の採択要件・申請時期は毎年変更があります。最新情報はお気軽にご相談ください。アルビテクノロジーでは補助金申請のサポートも承っています。
よくある質問（FAQ）
Q. ベリカットと他のNCシミュレーターの違いは何ですか？
NCシミュレーションソフトはいくつか存在しますが、VERICUTは対応機械・CAMの広さ、シミュレーション精度の高さ、実績の厚さで他の追随を許さないポジションにあります。「NCシミュレーションといえばベリカット」という認知が製造業界内で定着しており、指名で導入されるケースが大半です。他ソフトとの比較検討になりにくいのが特徴で、導入後に「やはりベリカットにすれば良かった」という声を多数いただきます。
Q. 今使っているCAMと連携できますか？
はい、対応しています。Mastercam・hyperMILL・CATIA・NX・EdgeCAM をはじめ、主要なCAMソフト向けのポストプロセッサを提供しています。現在お使いのCAM環境を変更する必要は一切ありません。ご使用のCAMをお知らせいただければ、対応状況をご確認します。
Q. 補助金は使えますか？価格の目安は？
IT導入補助金・ものづくり補助金をはじめとする各種補助金の活用実績があります。価格はライセンス形態・オプション構成により異なります。詳細はお見積もりをご案内しますので、まずはお気軽にご相談ください。補助金の申請支援もアルビテクノロジーにお任せいただけます。
Q. 五軸加工専用のツールですか？二次元加工でも使えますか？
いいえ、二次元加工・汎用機にも対応しています。五軸・複合加工で需要が高いのは事実ですが、二次元加工でも干渉チェック・過切削防止の効果は同様に発揮されます。「安価なCAMを使っているが品質管理は厳格にしたい」「加工不良を減らしたい」というニーズにも対応しています。
Q. 導入前に試すことはできますか？
はい、アルビテクノロジーでは現在お使いのNCプログラムをお預かりして、ベリカットで無料検証するサービスを提供しています。干渉の有無や最適化ポイントをレポートにまとめてご提示しますので、導入効果を実感していただいた上でご判断いただけます。まずはお気軽にご相談ください。
Q. 既存の設備・機械に合わせたカスタマイズはできますか？
はい、お客様の機械・工具・治具の3Dモデルを使ったカスタム環境構築も対応しています。アルビテクノロジーは機械販売・加工コンサルまで一気通貫で対応できるため、機械の選定から加工フローの最適化まで総合的にサポートします。
無料相談・プログラム事前検証のご案内
ベリカット（VERICUT）の導入を検討されている方、まずは現状の課題をお聞かせください。アルビテクノロジーでは、以下の2つの方法で導入前のサポートをご提供しています。
| 01 無料相談 現行のCAM環境・加工フロー・課題をヒアリングし、ベリカットの最適な活用方法をご提案します。導入メリット・費用感・補助金活用まで幅広くご相談いただけます。 対応方法：Web会議・訪問・電話 |
02 既存プログラム無料検証 現在お使いのNCプログラムをお預かりし、ベリカットで干渉チェック・最適化検証を実施します。結果レポートをもとに導入効果を実感していただいてからご判断いただけます。 プログラムは秘密保持契約のもと取り扱います |
アルビテクノロジーは機械販売・加工コンサルまで一気通貫で対応できる技術力が強みです。ベリカット導入後の活用支援・トレーニングまでトータルでサポートします。
