NCプログラムの最適化

NCプログラムシミュレーションソフトVERICUT(ベリカット)では、NCプログラムの最適化機能「Force」より、 CAMで作成されたNCプログラムを材料、切削工具、および機械加工条件に基づき、送り速度を最適化します。切りくず厚さを最大化し、一定に保ち、切削条件を切削工具の性能パラメータに一致させ、同時に過度の負荷、送り速度、スピンドル動力要件から切削を保護します。加工時間を大幅に節約でき、切削工具と機械の寿命が向上します。

VERICUT(ベリカット)とは

VERICUT

VERICUT(ベリカット)は工作機械で実行されるGコードNCプログラムのシミュレーションソフトウエアです。工作機械で加工を行う前に、PC上でCAMソフトウエアで作成したNCデータの検証を行います。PC上で工作機械とその動作を再現し、プログラムによるエラーや衝突などのトラブルを未然に防ぎます。CADデータを活用することで、削り残り/削り過ぎの詳細な検査を行うことも出来ます。さらには、シミュレーションのみならず、送り速度の分析と最適化を行う「Force」はベリカットの特徴的な機能の一つです。

VERICUT画面

資料ダウンロードはこちら

NCシミュレーションソフトウエアといえばVERICUT

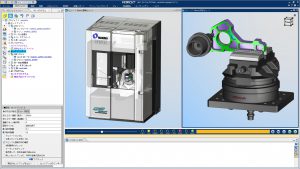

CGTech社開発、VERICUT(ベリカット)は世界55カ国以上のあらゆる規模の企業、大学/専門学校、政府機関で使用されており、NCシミュレーションソフトウエアの業界標準の地位を確立しております。主要工作機械メーカーのものを含む様々なタイプの工作機械のシミュレーションを可能とします。

VERICUTを使用する理由

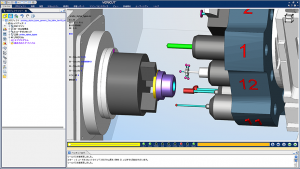

VERICUTは、5軸加工機や複合加工機などの様々なNC工作機械の『GコードNCプログラム』シミュレーションに対応します。多くのCAMソフトウエア付属のシミュレーション機能では正確な再現が困難な機械動作におけるマクロプログラム、システム変数、マクロ変数、ATC動作、パレットチェンジなどの機内動作を細部まで忠実に再現します。スライド軸、ヘッド、タレット、回転テーブル、スピンドル、ツールチェンジャー、治具、ワークピース、切削工具など、すべての要素を3Dで再現し、衝突と干渉を検出します。実機での検証作業は大幅に削減され、素早く加工を開始することが出来ます。機械損傷やトラブルによるコストの削減とともに、機械オペレーターの作業は効率化され工作機械の稼働率は大幅に向上します。

GコードNCプログラムシミュレーション

対応コントローラーメーカー

  • Fanuc
  • Heidenhain
  • Siemens
  • Mazatrol
  • Okuma
  • Allen-Bradley
  • Bosch
  • NumeriPath
  • Cincinnati Milacron
  • Fadal
  • Phillips
  • General Electric
  • Yasnac

削り残り/削り過ぎの検査「オートディフ」

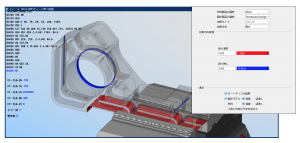

オートディフはVERICUTの特徴的な機能の一つです。CADで設計した3Dモデルと、CAMで作成されたNCプログラムのシミュレーション結果を比較し、切削による誤差を自動的に検査します。一般的なソリッドモデルやサーフェイスモデルを使用し、PC上で削り残りや削り過ぎの正確な検査を行うことが出来ます。加工前に問題を特定することで、作業の効率化と大幅なコスト削減を実現します。

削り残り/削り過ぎの検査「オートディフ」

送り速度の最適化「Force」

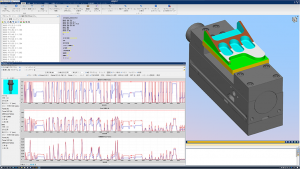

Vericut ForceはNCプログラムの切削条件を分析および最適化する、物理ベースのNCプログラム最適化機能です。CAMで作成されたNCプログラムをVERCIUT Forceを使用することで、材料、切削工具、および機械加工条件に基づき、送り速度を最適化します。切りくず厚さを最大化し、一定に保ち、切削条件を切削工具の性能パラメータに一致させ、同時に過度の負荷、送り速度、スピンドル動力要件から切削を保護します。加工時間を大幅に節約でき、切削工具と機械の寿命が向上します。

送り速度の最適化「Force」

CAD/CAMインターフェース

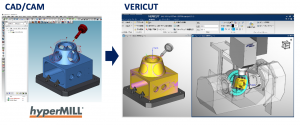

CAD/CAMインターフェースはCAMで作成されたNCプログラムのほか、工具、製品モデル、材料、治具等のシミュレーションに必要なデータを受け渡すことが出来ます。
CAMで作成した工具データを正確にインポートし、製品モデルや材料、治具データをベリカットで再度作成する手間を省きます。加工原点や要素の位置情報に関してもインポートすることが可能であり、起動後すぐにシミュレーションを開始することが可能です。
CAD/CAMインターフェース

CAD/CAMインターフェース対応一覧

  • CATIA
  • NX
  • PTC Creo
  • Mastercam
  • GibbsCAM
  • Surfcam
  • edgecam
  • ESPRIT
  • hyperMILL
  • CAM-TOOL
  • Space-E
  • FFCAM
  • PowerMILL
  • FeatureCAM
  • InventorCAM
  • TopSolid
  • SolidCAM
  • Worknc
  • CAMWorks
  • Cimatron E
  • NCG CAM

CAD/CAMインターフェース対応一覧ロゴ

動作環境

 最小構成推奨構成
OSWindows 7 または10
Professional(64ビット)
Windows10 Professional
(64ビット)
プロセッサIntel Core i7 または XeonIntel Core i7 または Xeon 以上
メモリ16GB 以上32GB 以上
グラフィック2GB GPU RAM 以上のNVIDIA GeForce4GB GPU RAM以上のNVIDIA Quadro
モニター1,920×1,080以上の解像度、デュアルモニター1,920×1,080以上の解像度、デュアルモニター
ストレージ50GB 以上の空き容量があるソリッドステートドライブ(SSD)75GB 以上の空き容量があるソリッドステートドライブ(SSD)またはNVMeドライブ
ポインティングデバイスマウスホイール付3ボタンマウス
(3Dconnexion Space Mouseをサポート)
マウスホイール付3ボタンマウス
(3Dconnexion Space Mouseを サポート)
