NAZCA５

累計導入事業所数２万社突破！「NAZCA５」

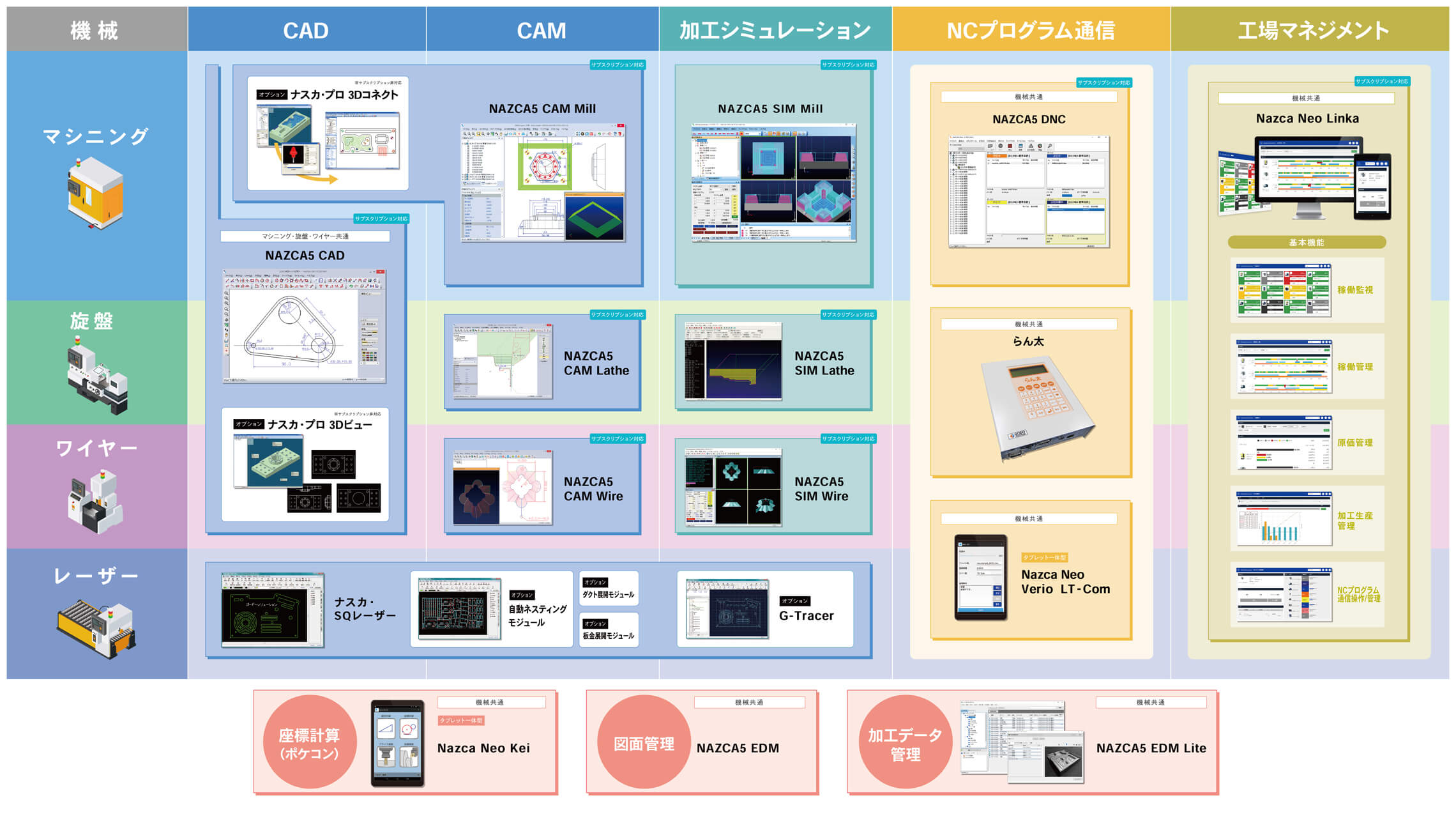

NAZCA5（ナスカファイブ）は、多くの加工現場で長年ご愛顧いただいている「ナスカ」の最新シリーズです。 ２次元CAD/CAMをはじめ、NC加工シミュレーション、NCプログラム通信・工場のIoTまで、製造業向けソフトウェアを豊富にラインナップしています。

直感で使えて便利！NAZCA5 CAD

マシニング系・旋盤系・ワイヤー系共通の2次元CAD。
見やすいコマンドボタンや画面下の案内表示など、使いやすさを重視しています。直感で選べるコマンドボタンや画面下の案内表示により、迷わず簡単に操作することができます。
必要な機能を厳選し、抜群の操作性と機動力で作図作業にかかる負担を軽減します。

入出力

• 入力 ： DWG、DXF、IGES、NCプログラム、ビットマップ
• 出力 ： DXF、IGES（入力・出力の図形要素数は無制限）
• AutoCADシリーズ(2D)標準CADファイルに対応

ギヤの作図にも対応

• パラメータを入力するだけで、インボリュート歯車を作成。※N6級（旧JIS 2級）相当
• インボリュートスプラインやインボリュートセレーションの計算も可能。

カタログダウンロードはこちら

加工方法に合わせた充実の機能！ NAZCA5 CAM Mill/Lathe/Wire​

マシニング系・旋盤系・ワイヤー系専用CAMをご用意。​

加工方法に合わせた実用的な機能を備えています。簡単な操作性と便利な機能で、NCプログラムを正確＆スピーディーに作成し、業務を効率化します。​

NAZCA5 CAM Mill（マシニング系）​

輪郭、ポケット、面取り、穴加工など2次元に特化した実用的な機能のほか、2次元のイメージをもとに立体的な形状を簡単に作成することができます。

工程編集​

• 加工工程はツリー状に表示されるため、内容を一目で把握できます。​
• 編集も容易で、1から加工指示をし直す必要がありません。​

マガジン編集

• 使用する工具をリストで確認でき、印刷も可能。

カタログダウンロードはこちら

NAZCA5 CAM Lathe（旋盤系）​

NC旋盤専用のCAMならではの役立つ機能が満載。​
単にデータを作成するだけでなく、エアカット対策や安全にも配慮しています。​

エアカット対策​​

• 素材形状認識 ： CADで作図した素材形状を認識し、エアカットが少なくなるように荒取りデータを作成。​​
• 軌跡化領域回避 ： 前工程で工具が進入できなかった箇所の軌跡を自動で作成。​​

安心・安全の対策​

• バリア干渉防止 ： バイトのアゴ部分が干渉してしまう心配のある谷部分では、自動的に斜めの線（バリア）を張り、干渉を防止。​
• 2段階の逃げによる干渉防止 ： 切削面だけでなく、工具や加工物全体の干渉にも配慮。​​

カタログダウンロードはこちら

NAZCA5 CAM Wire（ワイヤー系）​​

加工タイプやアプローチ方法など、ワイヤーカット独特の加工指示も簡単。​
精度重視の加工パターンや機能を多数搭載しています。​​

豊富な加工パターン​​

• 加工タイプはダイ、パンチ、コアレス、オープンの4種類。加工パターンは全部で26種類あり、目的に応じて加工パターンを選択可能。​​
• 加工精度が良いとされる加工パターン、加工時間短縮を優先するパターン、夜間運転に適したパターンなど豊富な加工パターンをご用意。​​​

充実のサンプルポスト​

• 西部電機株式会社、ブラザー工業株式会社、株式会社牧野フライス製作所、ファナック株式会社、三菱電機株式会社 他​

カタログダウンロードはこちら

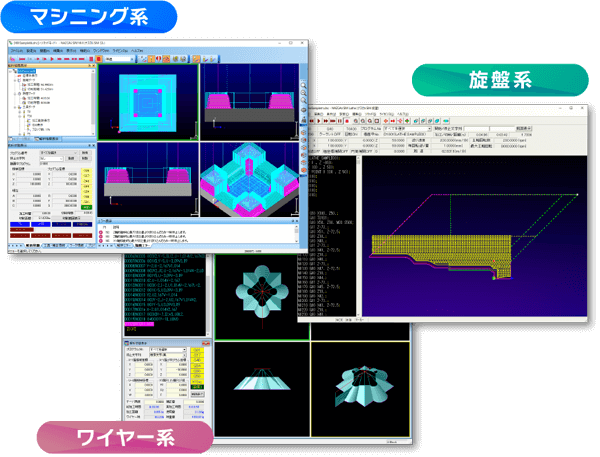

NCプログラムによる加工ミスを未然に防ぐ！NAZCA5 SIM Mill/Lathe/Wire​

NCプログラムを検証できるNC加工シミュレーションソフト。​
厳しいチェック機能で、NCプログラムのミスやエラーを即発見・修正でき、加工ミスを防ぎます。

加工の段取りの目安に

• 加工時間や切削範囲など、加工に関する情報を表示するため、加工の段取りの目安に役立ちます。​

NCプログラムのミスや干渉エラーを検出

• 文法上の誤りや工具の非回転切削時のエラーを検出し、アラームでお知らせします。​

カタログダウンロードはこちら
